在全自動工頻無局放耐壓測試裝置中，局部放電檢測儀的波形有哪些，怎么根據圖譜判斷屬于那種干擾圖形，之前我們講過兩期，這里我們來講最后一期，第十一到第十五中波形圖譜。

  電動機干擾的干擾圖形

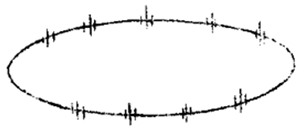

  波形特點：放電波形沿橢圓基線均勻分布，每個單個訊號呈“山”字形。

  原因：帶換向器的電動機，如電扇、電吹風運轉時的干擾。

  中高頻工業設備的干擾圖形。

  波形特點：連續發生，僅出現在電源波形的半周內。

  原因：感應加熱裝置和頻率接近檢測頻率的超聲波發生器等。

  鐵芯磁飽和諧波的干擾圖形

  波形特點：較低頻率的諧波振蕩，出現在兩個半周上，幅值隨試驗電壓升高而增大，不加電壓時消失，有重現性。

  原因：試驗系統各種鐵芯設備（試驗變壓器、濾波電抗器、隔離變壓器等）磁飽和產生的諧振。

  電極在電場方向機械移動的干擾圖形。

  波形特點：僅在試驗電壓的半周（正或負）上出現的與峰值對稱的兩個放電響應，幅值相等，而脈沖方向相反，起始電壓時兩個脈沖在峰值處靠得很近，電壓升高時逐漸分開，并可能產生新的脈沖訊號對。

  原因：電極的部分（尤其是金屬箔電極）在電場作用下運動。

  漏電痕跡和樹枝放電

  波形特點：放電訊號波形與一般典型圖象均不符合，波形不規則不確定。

  原因：玷污了的絕緣上漏電或絕緣局部過熱而致的碳化痕跡或樹枝通道。

  在放電測試中必須保證測試回路中其它元件（試驗變壓器、阻塞線圈、耦合電容器、電壓表電阻等）均不放電，常用的辦法是用與試品電容數量級相同的無放電電容或絕緣結構取代試品試驗，看看有無放電。

  了解了各種放電類型的波形特征，來源以及識別干擾后就可按具體情況采取措施排除干擾和正確地進行放電測量了。需要局部放電檢測儀的可以多看看我們。
