互感器綜合特性測試儀輸出電壓高、容量大，伏安特性試驗：220V單機輸出電壓高達1000V.變比測試：電流輸出高達600A。設備電源輸出全部為真實電壓和電流值，并且波形為標準正弦波，頻率為50-60Hz;能夠有效模擬互感器的真實狀態，符合相關檢修規定。 調壓分辨率可以達到0.15V。

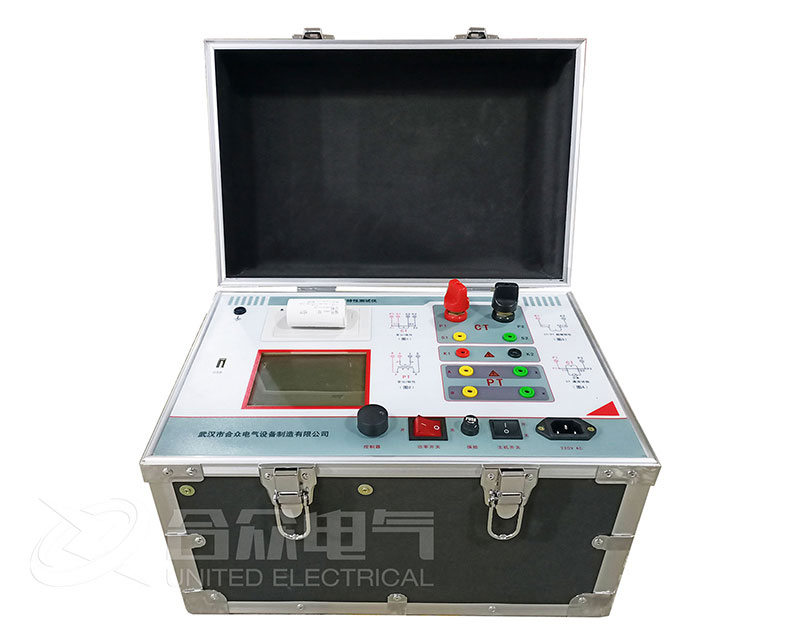

  互感器綜合特性測試儀屏幕全漢化圖形界面 、旋轉鼠標操作:測試時直接顯示伏安曲線圖，坐標自動縮放，清晰美觀，直觀方便。面板自帶打印機，可隨時打印曲線圖及測試數據。操作采用光電旋轉鼠標進行。取消面板按鍵、開關、控制旋鈕等各種常規控件。操作非常方便簡單，只需左旋、右旋、點擊，便可完成所有操作。

  互感器綜合特性測試儀在使用之前，需要進行系統參數設置，只有設置好了系統參數，才能發揮出儀器的功能，使得儀器測試的準確度更高。

  互感器綜合特性測試儀在測試時，只需設定測試電壓/電流值，設備即可自動升壓/升流，快速顯示互感器的伏安特性曲線或變比、極性等測試結果，它支持數據保存和現場打印，不僅省去了人工調壓、人工記錄、曲線跟蹤等繁瑣的勞動，還將測試數據上傳到USB接口計算機進行編輯、保存或打印。

  輸入主界面后選擇，系統設置，選項，子菜單選項: 產品信息，系統設置，精度比較，三個功能選項。 系統設置可設置后，輸入儀表時間，日期，背光對比度，空數據功能。 調整方法: 點擊相應的函數，鼠標左右旋轉即可。

  精度對比，這項工作可用于檢查儀器的準確性。輸出電壓要檢測的電壓的值。范圍：0~1000 V，電流精度連接到面板上K1和K2端子的標準電流(0~15A)，觀察加法電流與儀表顯示器是否一致。測試結束后，單擊鼠標停止測試。當電流為10至15A時，時間不超過1分鐘。輸出電壓抽頭建立儀器的電壓精度后會自動升壓電壓設置和維護。此時可用高精表測量互感器綜合特性測試儀面板AC輸出電壓是否與儀器顯示的電壓一致。

  測試結束后，單擊鼠標停止測試。進行精密對比度測試時，請勿連接測試線在進行電流精度測試時，請勿使用漏電保護器進行電壓精度比較。請檢查“高精“的輸出電壓和電壓測量范圍。測試完成后，請關閉。

  互感器綜合特性測試儀是全自動型測試儀，僅需進行簡單的數字設定：設定測試電壓、電流裝置將自動從零逐步升壓。測試全過程自動記錄數據，并自動地將伏安特性曲線描繪并顯示出來，省去手動調壓、人工記錄、整理、描曲線等煩瑣勞動?？旖?、簡單、準確、方便。

  互感器綜合特性測試儀可測試CT/PT的：“伏安特性”，“5%、10%和15%誤差曲線”，“變比、極性”，“二次直阻”及“二次負載”，“二次回路”，“二次耐壓”，退磁功能。內設功能狀態說明，無需說明書，極易操作、掌握。
