測試接線

測試線的紅、黑測試鉗接被測試品的兩端;測試線另一端按顏色接儀表的紅、黑接線柱。

智能電量管理

便攜式直流電阻測試儀在長時間未操作時，自動調暗液晶背光，以節省電量;儀器帶低電量充電提示功能、過放保護功能；儀器電量低時可插充電器充電，并可在充電過程中正常使用儀器。

打印機使用說明

打印機按鍵和打印機指示燈是一體式。打印機上電后，正常時指示燈為常亮，缺紙時指示燈閃爍。按一次按鍵，打印機走紙。

打印機換紙：扣出旋轉扳手，打開紙倉蓋;把打印紙裝入，并拉出一截(超出一點撕紙牙齒),注意把紙放整齊,紙的方向?yàn)橛兴幰阂幻?光滑面)向上;合上紙倉蓋,打印頭走紙軸壓齊打印紙后稍用力把打印頭走紙軸壓回打印頭，并把旋轉扳手推入復位。

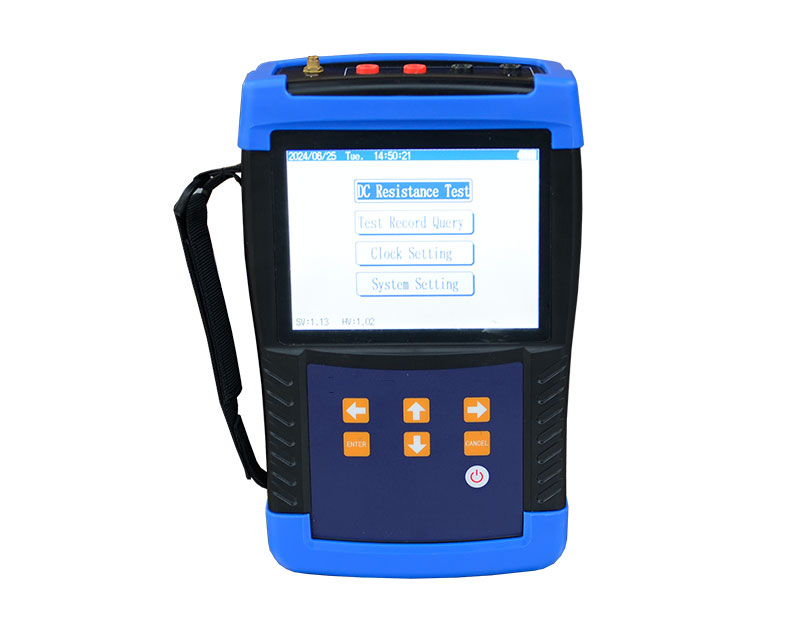

便攜式直流電阻測試儀使用操作

所有測試線接好以后，打開電源開關，儀器初始化后進入“主菜單”屏。

一級操作目錄，通過“上下”鍵選擇這些功能當這些功能被選定后，按“左右”鍵選擇對應功能的參數。

小提示：光標在一級操作目錄下，可按“確認”鍵將光標快速跳轉到開始測試按鈕，可快速啟動測量。

測試溫度，設置所測試品的當前溫度，溫度數值從-99℃~+99℃。本裝置可通過外部無線測溫探頭實時監測試品。

測試溫度，內部油溫，也可手動設定溫度值。當外部無線測溫探頭連接時無法手動設定，需關閉探頭，才能手動設定。

折算溫度，設置測得的電阻值需要折算的溫度值，折算溫度數值從 0℃~+255℃，此數值關系電阻折算值的準確性。
繞組材料，設置試品的繞組材料，可選銅、鋁，繞組材料關系到電阻折算值所用的折算系數。

測試電流，選擇測試電流檔位，可選1mA、10mA、0.1A、1A、5A、10A 和自動。

二級操作目錄，對應一級操作目錄的設置參數通過“左右”鍵移動光標，“上下”鍵修改參數。

小提示：光標在二級操作目錄下，可按“確認”或“取消”鍵將光標快速跳轉到一級操作目錄

當前所選測試電流的測量范圍。

光標在此處時，按“確認”鍵啟動測量。對所選功能的解釋說明。

測試注意事項

測試無載調壓繞組，不允許在測試過程中或未放完電時切換無載分接開關。

在測試過程中或放電過程中不允許拆除測試線和切斷電源開關。

在測試變壓器過程中，變壓器未測量側繞組必須開路。
